当前位置:首页>产品中心>混流泵混流泵

  • HW型混流泵(排洪灌溉)
HW型混流泵(排洪灌溉)
产品品牌:
产品产地:
咨询电话:13701422398
产品描述:一、HW型混流泵概述:HW型混流泵的流量和扬程介于离心泵和轴流泵之间。体形小、重量轻、效率高、且高效区宽,结构简单、使用方便、维修容易。输送介质为清水或类似于清水,适用于农田排灌和工业上给排水。HW型混流泵用途:HW型泵为卧式单吸蜗壳式混流泵。适用于输送清水或物理及化学性质类似于水的其它液体。广泛用于农田排

一、HW型混流泵概述:

HW型混流泵的流量和扬程介于离心泵和轴流泵之间。体形小、重量轻、效率高、且高效区宽,结构简单、使用方便、维修容易。输送介质为清水或类似于清水,适用于农田排灌和工业上给排水。

HW型混流泵用途:HW型泵为卧式单吸蜗壳式混流泵。适用于输送清水或物理及化学性质类似于水的其它液体。广泛用于农田排灌、工业和城市给排水等多种场合。

HW型混流泵国内水泵行业联合设计的更新换代产品,是我国机械工业推广使用的节能产品。

混流泵

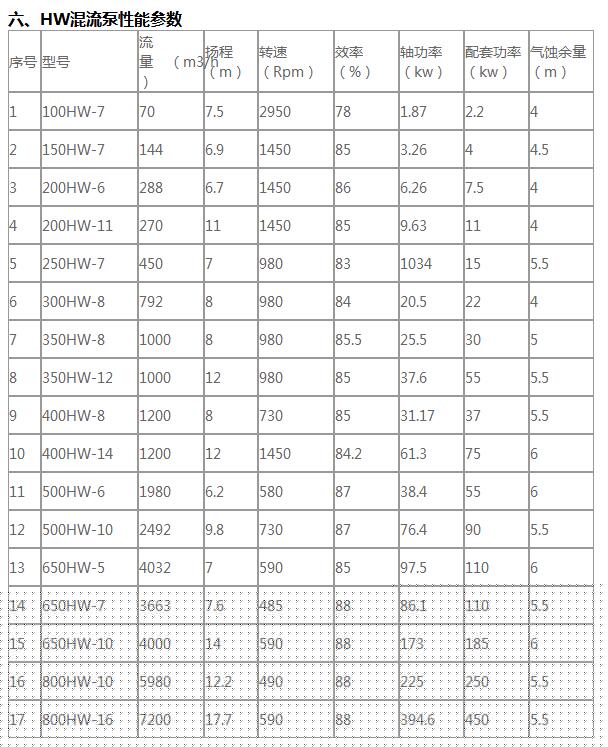

二、HW型混流泵性能:

性能范围:流量180-3665m3/h,

扬程3.0-20.7m

配套功率3-250kw

三、HW型混流泵说明:

1. 特点结构简单、使用可靠、装修方便,而且效率高、体形小、重量轻

2. 传动方式直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力机的型号(功率、转速),以便确定联轴器和皮带轮的规格。

3. 水泵转向向水泵进水口看,叶轮一般为逆时针旋转(650HW-5、-7、-10泵为顺时针旋转)

HW型混流泵型号说明:

例300HW-7S

300-泵进、出口直径(mm)

HW-蜗壳式混流泵

7-泵设计点扬程(m)

S-J结构形式(前后门开结构)

6. 采用标准HW-S型泵采用GB/T13008 JB/T6667标准设计、验收、制造。

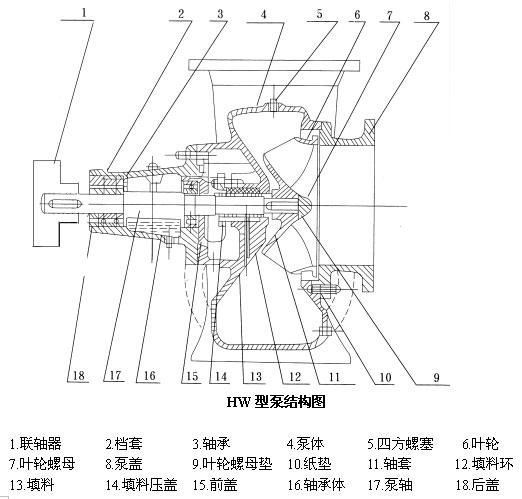

四、HW混流泵结构示意图

五、HW型混流泵结构和使用:

HW、HB型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350MM)或轴承架(口径≥400mm)等主要零件构成

泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小,会产生磨擦;间隙过大,会导致泵体内的压力水大量回流,使泵的效率降低。实际使用的适宜间隙为0.3~0.7mm(将泵轴推向泵的进口端),间隙可用增减纸垫厚度来调整。

轴封装置由填料、填料压盖、填料环和泵体上的填料函组成(150HW和200HW型泵无填料环)其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。

轴套用以保护泵轴。磨损后可及时更换。

泵轴用单列向心球轴承支承。轴承可用润滑油润滑-油量应控制在油标杆的标线间:可用润滑脂润滑-可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。

泵体上端的螺孔,用于加灌引水或联接真空泵抽气引水。

为扩大泵的使用范围,满足用户不同要求,可切割叶轮外径或换用不同性能的叶轮,(加字母“A”等表示)

HW、HB型泵的附件有弯管,底阀和皮带轮或联轴器等
